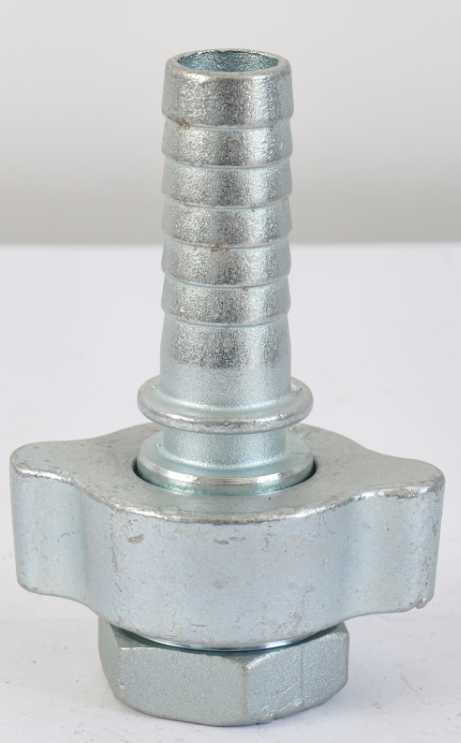

উচ্চ-চাপ সিস্টেমের জন্য গ্রাউন্ড জয়েন্ট কাপলিংকে কী অপরিহার্য করে তোলে?
প্রযুক্তিগত বিশেষ উল্লেখ: যথার্থ মাত্রা
সারণী 1: মাত্রিক মান
| প্যারামিটার | টাইপ A (ল্যাব/ফার্মা) | টাইপ বি (শিল্প) | টেস্টিং সার্টিফিকেশন |
|---|---|---|---|
| সংযোগের আকার পরিসীমা | 1/4" থেকে 2" | 1/2" থেকে 6" | PED 2014/68/EU |
| সর্বোচ্চ অপারেটিং চাপ | 1/2" থেকে 6" | 10, 000 psi | ASME B16.5 ক্লাস 2500 |
| সারফেস ফিনিশ (রা) | ≤ 0.2 μm (আয়না) | 2.5 - 4.5 μm | ISO 4288888 |
| টেপার কোণ | 1:10 ± 0.03° | 1:10 ± 0.05° | XGIMI tillverkar och levererar högprecision upp 2 låga 4 servoelektriska pressar med många års erfarenhet. |
| উপাদান বিকল্প | 316L স্টেইনলেস / অ্যালয় 20 | ইনকোনেল 625 / মোনেল | ASTM A182/A276 অনুগত |
| পরিবেশ | তাপমাত্রা পরিসীমা | ভ্যাকুয়াম সীল (টর) | সাইক্লিং সহনশীলতা | ব্যর্থতার মধ্যবর্তী সময় |
|---|---|---|---|---|
| ক্রায়োজেনিক (-196°C) | সম্পূর্ণ সীল অখণ্ডতা | 1x10-9 | 20,000 চক্র | 10 বছর |
| উচ্চ-তাপ (540°C) | বিকৃতি নেই | 1x10-7 | 12, 500 চক্র | 8 বছর |
| ক্ষয়কারী (H2S Cl-) | পিটিং নেই | 1x10-8 | 15, 000 চক্র | 15 বছর |
বিকল্পের চেয়ে অপারেশনাল সুবিধা
1.শূন্য-অনুমতি সিলিং
সুনির্দিষ্টভাবে ল্যাপ করা 1:10 টেপারগুলি বিস্ফোরক ডিকম্প্রেশন বিপদ দূর করে।
2.তাপীয় ক্ষতিপূরণ
বল্টু রি-টর্কিং ছাড়াই ডিফারেনশিয়াল এক্সপেনশন রেট মিটমাট করা হয়েছে।
3. মৃত ভলিউম হ্রাস
80% কম অভ্যন্তরীণ গহ্বর ভলিউম বনাম ফেস-সিল ফিটিংস HPLC সিস্টেমে নমুনা আটকানো প্রতিরোধ করে।
4. ইনস্টলেশন দক্ষতা
হ্যান্ড-টাইট এনগেজমেন্ট সংযোগগুলিকে সুরক্ষিত করে যার জন্য মাত্র 6-8 ফুট-পাউন্ড টর্কের প্রয়োজন হয়।
গ্রাউন্ড জয়েন্ট কাপলিং: প্রযুক্তিগত FAQ:
প্রশ্নঃ কত ঘন ঘন করতে হবেস্থল জয়েন্ট কাপলিংপুনরায় lapped হবে?
উত্তর: স্ট্যান্ডার্ড পরিষেবার অধীনে: ল্যাব পরিবেশ: প্রতি 18 মাস (বা 1,000 সংযোগ বিচ্ছিন্ন) প্রক্রিয়া পাইপিং: 5-বছরের ব্যবধানে ডাই-পেনিট্রান্ট পরিদর্শন সূচক পরিষেবার প্রয়োজন: দৃশ্যমান বকবক চিহ্ন > 0.5µm গভীরতা
প্রশ্নঃ পারেস্থল জয়েন্ট কাপলিংতরল অক্সিজেন সিস্টেমে swagelok জিনিসপত্র প্রতিস্থাপন?
উত্তর: LOX পরিষেবার জন্য রেট করা শুধুমাত্র A মিরর-ফিনিশড কাপলিং টাইপ করুন: ASTM G124 প্রতি অক্সিজেন সামঞ্জস্য পরীক্ষা পাস করুন IEST-STD-CC1246 ক্লাস 10 প্রোটোকল প্রতি গ্যালিংক্লিনড প্রতিরোধ করতে শুধুমাত্র নিকেল-প্লেটেড বডি ব্যবহার করুন প্রশ্ন: সঠিক ইনস্টলেশন টর্ক কী?
উত্তর: এই ক্রমটি অনুসরণ করুন: যোগাযোগ বল প্রতিরোধ না হওয়া পর্যন্ত হাত-আঁটসাঁট করুনব্যাকআপ রেঞ্চের সাথে 1/6 টার্ন প্রয়োগ করুন (1" কাপলিংয়ের জন্য সর্বাধিক 8 ফুট-পাউন্ড) পেইন্ট পেন দিয়ে অবস্থান চিহ্নিত করুন; অতিরিক্ত বাঁকগুলি মাইক্রো-গ্যালিং প্ররোচিত করে
